断口分析仪满足GB/T 12778-2008及GB/T 229_2007标准

发表时间:2012-12-14    点击次数:4037    关键词:宏观显微镜    相关产品:徕卡立体显微镜M205 C

断口分析仪支持GB/T 12778-2008、GB/T 229_2007定量分析标准

徕卡宏观显微镜系列为金属材料动态断口形貌分析,支持GB/T 12778-2008、GB/T 229_2007定量分析标准。同时支持冲击断口测量和落锤断口测量。内涵断口标尺法、比照法、图谱法。同时能测量韧性断面率、脆性断面率和侧膨胀值;实现对各种断口的分析与测量,是分析材料韧脆属性的有力工具。

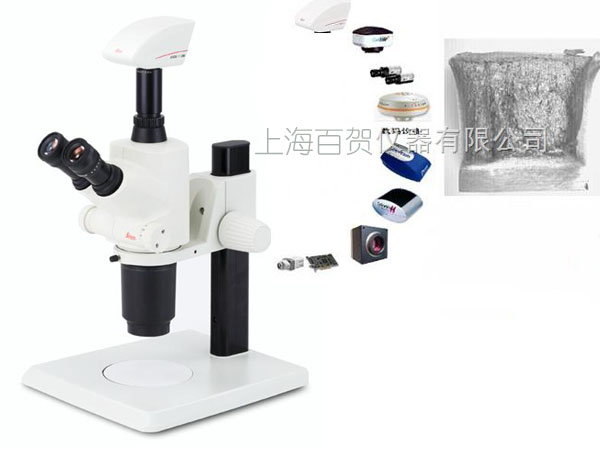

该断口分析仪由德国徕卡高分辨光学数码显微镜和专为断口分析设计的光源,分析软件组成,是新的显微断口分析仪。可选配徕卡DFC295或者是DFC450型高分辨率摄像头连接电脑,以及LAS交互式测量软件模块等。
断口形貌分析仪的测量参数:
A.脆性断面率:断口中晶状区的总面积与缺口处原始横截面积的百分比。
B.韧性断面率:断口中纤维区的总面积与缺口处原始横截面积的百分比。
C.侧膨胀值:断裂试样缺口侧面每侧宽度较大量增加之和。单位:mm。
1、冲击断口标尺法
2、冲击断口比照法
图像中包含断口图像和原始试样图像,在图上勾画脆性断口的区域和原始试样横截面,计算出脆状区面积和原始横截面积,计算脆性面积率和韧性断面率。
3、冲击断口图谱法
将软件内置的韧性断面率图像与采集图像叠加,比较判断符合标准的断面率百分比,确定断面率数值。
4、落锤断口标尺法
通过测量与断口等高的尺子长度确定系统标尺。在图上勾画脆性断口的区域,计算出韧状断面率。评定分为普通断口和异常断口。
5、韧脆转变曲线
软件自动绘制韧脆转变曲线,计算韧脆转变温度ETT50, FATT50 。并可将曲线保存为位图。
