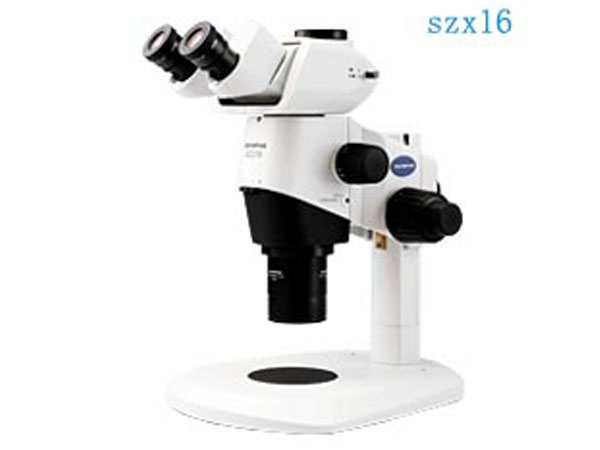

奥林巴斯体视显微镜SZX16

奥林巴斯体视显微镜SZX16
  • 产品编号: SZX16
  • 产品型号: SZX16
  • 所属类别: 奥林巴斯显微镜 金相/共聚焦
  • 所属品牌: OLYMPUS
  • 所属用途: IC焊接观察
  • 应用领域: 金属
出品单位:
奥林巴斯体视显微系统

奥林巴斯体视显微镜SZX16的详细介绍

一、图像记录和可操作性方面的性能:

从0.7×- 11.5×SZX16提供了16.4倍的变倍比。使用0.3X物镜可以观察视场直径为104.80mm的标本,可以提高高倍率下的观察效果,并使SZX16更优越的支持图象记录。

可变倾角双目观察筒和眼点调节器使操作更舒服
为了使操作尽可能的舒服,奥林巴斯公司设计了倾角可在5度到45度之间变化的可变倾角双目观察筒,使操作人员无须费力地弯曲脖颈,就可以进行观察。

二、奥林巴斯体视显微镜SZX16的技术参数

项目

名称



变倍体

SZX-16

变倍比:16.4(0.7×~11.5×)
倍率表示:0.7/0.8/1/1.25/1.6/2/2.5/3.2/4/5/6.3/8/10/11.5



对物镜*WHN10×-H/WHSZ10-H使用时

SZX-ZB16用

种类

N.A.

W.D.(mm)

SDFPLFL 0.3×

0.045

141

SDFPLAPO0.5×PF

0.075

70.5

SDFPLAPO 0.8×

0.12

81

SDFPLAPO1×PF

0.15

60

SDFPLAPO1.6×PF

0.24

30

SDFPLAPO2×PFC

0.3

20



目镜

WHN10×-H  视野数22
WHSZ15×-H 视野数16
WHSZ20×-H 视野数12.5
WHSZ30×-H 视野数7

WHSZ10×-H 视野数22
WHSZ15×-H 视野数16
WHSZ20×-H 视野数12.5
WHSZ30×-H 视野数7



镜筒

SZX2-TTR/SZX2-TTRPT:
镜筒倾斜角: 5~45°、光路切换: 2段(TTR:双眼100%、双眼50%/50%、TTRPT:双眼100%、照相100%)
眼幅调整范围:52~76mm

SZX2-TR30/SZX2-TR30PT: 30°三眼镜筒
镜筒倾斜角:30°、光路切换: 2段(TR30:双眼100%、双眼50%/照相50%、TR30PT:双眼100%、照相100%)
眼幅调整范围:52~76mm



聚焦机构

SZX2-FO:粗调旋钮行程为80mm(粗调行程每一圈为36.8mm),耐荷重范围:0-10.0kg

SZX2-FOF:粗调旋钮行程为80mm(粗调行程每一圈为36.8mm),微调旋钮行程为80mm(微调行程每一圈为0.77mm),耐荷重范围:2.7-15.0kg

SZX2-FOFH:粗调旋钮行程为80mm(粗调行程每一圈为36.8mm),微调旋钮行程为80mm(微调行程每一圈为0.77mm),备有内装式气体,保持平衡,耐荷重范围:8.0-25.0kg

SZX-FOA2:电动聚焦装置 / 聚焦方式:行程为75mm(电动粗调行程每一圈为1.5mm/sec 微动:0.3mm/sec ), 耐荷重范围:2.7-15.0kg

架台

SZX2-ST:标准架台 / 支柱高:270mm、尺寸:284(W)×335(D)×31(H)mm

SZX2-STL:大型架台 / 支柱高:400mm、尺寸:400(W)×350(D)×
