奥林巴斯体视显微镜

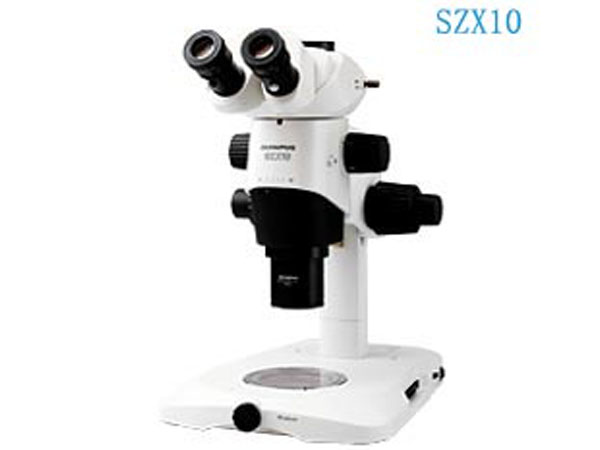

一、奥林巴斯体视显微镜SZX10的特点

1、用于观察影像实例，印刷电路基板、电缆、电子零部件；

2、除了10倍的大变焦比，还实现了工作距离81 mm、数值孔径0.1（使用1倍物镜时）的技术性能。

3、两种类型的物镜，包括重视工作性的1倍物镜，重视高倍率和NA的1.25倍物镜。

4、采用了能观察平坦样本原来面目的无畸变设计。由于将失真变形校正到最小，可以观察到影像凸起部分较小、到视场的边缘都没有失真的影像。

5、有着高操作性和经济性的薄型LED透射照明底座LED的采用，使厚度减小到原有透射照明装置的一半。可以在观察和作业时把样品放置到较低位置，从而抑制视点的降低。可以用于明视场、暗视场和偏振光观察，电能消耗大约是原来的一半，经济实惠。

6、备有环形照明、同轴反射照明等多种反射照明装置。可以根据样品和用途选择合适的照明环境。

7、针对显微镜观察时眼睛容易产生疲劳的情况，我们将装有会聚角的观察筒产品化。此外，我们还准备了一款不用在意坐下时个人身高的差别，能以自然姿势观察、可以调节目镜角度的倾斜观察筒。

8、频繁使用的变焦旋钮和对焦调节旋钮相距很近，可轻松转换进行调焦、变焦操作。另外，还减少了对焦精细调节旋钮的移动量，在高倍率观察时容易对焦。

变焦／粗微调旋钮

二、奥林巴斯体视显微镜SZX10的技术参数

项目	名称
变倍体	SZX-16			SZX-10
变倍体	变倍比:16.4(0.7×～11.5×) 倍率表示:0.7/0.8/1/1.25/1.6/2/2.5 /3.2/4/5/6.3/8/10/11.5			变倍比:10(0.63×～6.3×) 倍率表示:0.63/0.8/1/1.25/1.6/ 2/2.5/3.2/4/5/6.3
对物镜 *WHN10×-H/ WHSZ10-H使用时	SZX-ZB16用			SZX-ZB10用
	种类	N.A.	W.D. (mm)	种类	N.A.	W.D. (mm)
	SDFPLFL0.3×	0.045	141	DFPL0.5×-4	0.05	171
	SDFPLAPO0.5×PF	0.075	70.5	DFPL0.75×-4	0.075	116
	SDFPLAPO 0.8×	0.12	81	DFPLAPO1×-4	0.1	81
	SDFPLAPO1×PF	0.15	60	SZX-ACH1×	0.1	90
	SDFPLAPO1.6×PF	0.24	30	DFPLAPO1.25×	0.125	60
	SDFPLAPO2×PFC	0.3	20	SZX-ACH1.25×-2	0.125	68
				DFPL1.5×-4	0.15	45.5
				DFPL2×-4	0.2	33.5
目镜	WHN10×-H 视野数22 WHSZ15×-H 视野数16 WHSZ20×-H 视野数12.5 WHSZ30×-H 视野数7			WHSZ10×-H 视野数22 WHSZ15×-H 视野数16 WHSZ20×-H 视野数12.5 WHSZ30×-H 视野数7

1、镜筒倾斜角：5～45°、光路切换：2段（TTR：双眼100%、双眼50%/50%、TTRPT：双眼100%、照相100%）。

2、聚焦机构：

SZX2-FO：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），耐荷重范围：0-10.0kg

SZX2-FOF：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），微调旋钮行程为80mm（微调行程每一圈为0.77mm），耐荷重范围：2.7-15.0kg

SZX2-FOFH：粗调旋钮行程为80mm（粗调行程每一圈为36.8mm），微调旋钮行程为80mm（微调行程每一圈为0.77mm），备有内装式气体，保持平衡，耐荷重范围：8.0-25.0kg

ZX-FOA2：电动聚焦装置 / 聚焦方式：行程为75mm（电动粗调行程每一圈为1.5mm/sec 微动：0.3mm/sec ），耐荷重范围：2.7-15.0kg

3、载物台：

SZX2-ST：标准架台/支柱高：270mm、尺寸：284（W）×335（D）×31（H）mm

SZX2-STL：大型架台/支柱高：400mm、尺寸：400（W）×350（D）×28（H）mm
