表面计量学简介（上）

发表时间：2022-03-02　　　　点击次数：901　　　　关键词：显微镜徕卡显微镜蔡司显微镜奥林巴斯显微镜　　　　相关产品：徕卡金相显微镜

本报告简要讨论了几种常用于评估表面形貌（也称表面结构或表面光洁度）的重要计量方法和标准定义。随着纳米技术、薄涂层以及电路和装置小型化的出现，表面计量学已经成为一个很重要的科学和工程领域。其从微米级和亚微米级特征的角度研究表面形貌的准确、代表性表征。这些特征构成了表面的波纹度、粗糙度和层次。形貌在确定许多现代技术、组件、部件和产品（例如电机、涂层、电子设备等）所用材料的机械、热、光学和电气性能方面起着至关重要的作用。

什么是表面计量学？它为什么有用？

表面计量学是测量表面的特征（规则图案、不规则性、粗糙度、波纹度、关键尺寸等）。表面形貌（也称为表面纹理或光洁度）在很大程度上决定了其机械和物理性质，例如摩擦、粘附、氧化、导热性和导电性等。形貌对于技术和设备（涂层、轴承、热、光学和电子/半导体装置）所用的材料很重要。例如，较大的表面粗糙度通常会增加两个接触部件之间的摩擦力。部件之间的摩擦力变大会导致更快的磨损和更短的寿命。半导体表面微小不规则性的形成可引起电荷局部化和非均匀电学性质。

由于氧化、表面张力、污染或加工，表面区域的性能通常而与主体区域不同，表面区域可大致定义为材料表层的前100个原子层。例如，机械或化学抛光或蚀刻等材料制备方法会导致表面缺陷和粗糙。由于用于制备表面的大多数工艺（机械或化学）会导致缺陷和不规则性，因此需要计量仪器和方法来评估表面形貌，并确定其对设备性质（包括性能、可靠性和使用寿命）的影响。

表面计量学方法用于检查和测量表面不同长度尺度和空间频率的形貌。粗糙度通常通过测量表面图案或不规则性的高度、宽度和周期性/频率来确定。波纹度由比粗糙度更大尺度（较低频率范围）的表面不规则性定义。均匀表面是各向同性的。层次是指表面特征的方向性（各向异性），其通常是由于材料制造或处理引起的。下文将讨论这些标准形貌或纹理参数（粗糙度、波纹度、层次和缺陷）。

表面表征方法

肉眼、指尖和低分辨率光学显微镜通常可快速评估宏观特征和大缺陷。然而，精细表面轮廓和形貌的详细测量则需要表面表征技术。

可使用各种高分辨率技术，通过二维或三维（2D或3D）测量来确定表面形貌。为特定目的选择合适的技术非常重要，因为它们都有其优势和局限性。在这里，我们仅介绍材料科学中一些广泛使用的方法，例如表面探针（触针、AFM）、光学与干涉测量方法和电子束方法。

测量落在表面线轮廓或区域上的点的垂直（z）高度，并显示表面的2D轮廓或3D图。使用定义的统计分析方法分析数据，所得值用作表征表面形貌的参数，更具体地说，即表面粗糙度、波纹度、层次和缺陷。

可使用各种方法获取2D或3D的表面形貌图像。常用的是[1-3]：

接触/非接触式轮廓测量法和探针显微镜，其中形貌数据通过表面上的精细探针扫描来收集；

使用光的干涉测量、聚焦和相位检测或共聚焦显微镜的光学轮廓测量法；以及

使用通常需要特殊软件来显示3D形貌的扫描电子显微镜（SEM）。

常用的探针成像方法是原子力显微镜（AFM）。虽然其可获得非常高的横向（XY）和垂直（Z）分辨率，但获取形貌数据非常缓慢，且存在表面改变或损坏的风险。此外，由于磨损和污染，探针的形状和尺寸可能在扫描期间发生改变。这种现象会影响所获取表面形貌中特征的外观，因为探针和特征几何形状混合在一起，这是一种卷积[4]。图1显示了一个示例。通过AFM获取良好结果，还要求用户拥有一定的经验。

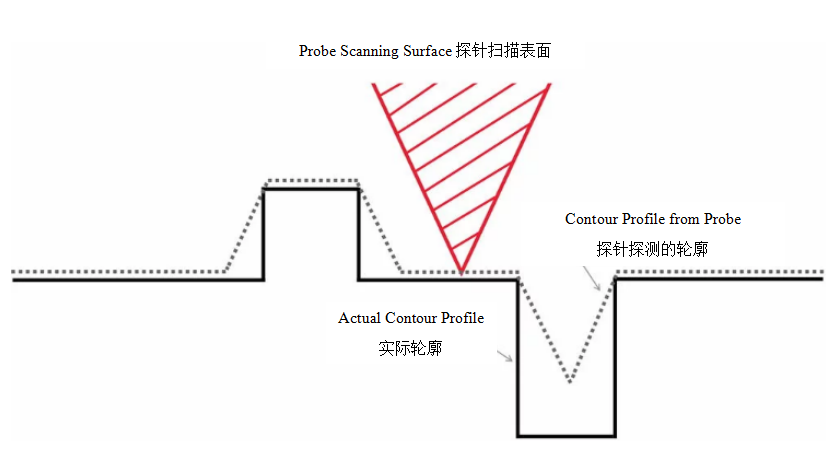

图1：探针形状如何影响所获得2D轮廓或表面3D形貌图示。探针形状与表面特征卷积。

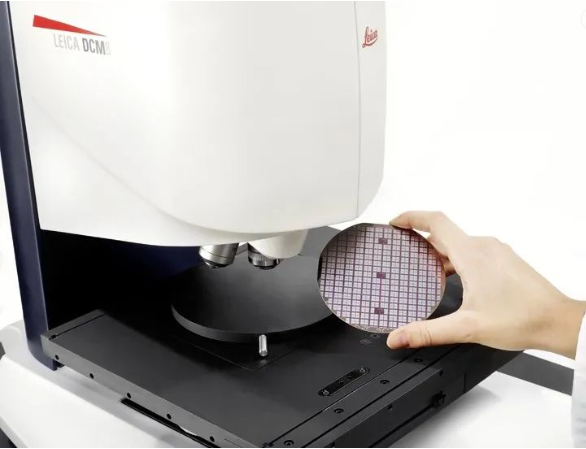

表面表征的光学方法可以具有高垂直（z）分辨率，但不如探针方法或电子显微镜的横向（xy）分辨率。但是形貌采集要快得多。这意味着光学方法可提供大面积的表面形貌数据，使其更适用于可靠、准确的统计分析。

SEM也可获得非常高的分辨率，但需要在真空室中进行成像。如果材料的导电性不够，则在电子束中会发生充电，因此样品须涂一层导电膜。采集图像通常会很耗时。

关于表面计量学的简介本期就分享至此，下期小编将为您介绍表面形貌的相关知识，欢迎关注！
