1、从组织形态上区分

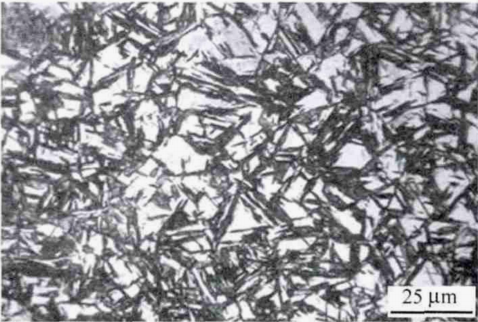

铁素体和残余奥氏体共同存在于显微组织中，一般是亚共析钢淬火件。亚共析钢淬火件中存在的铁素体大致有三种形态：多角状未溶铁素体、块状先共析铁素体和网状或半网状先共析铁素体，颜色都较白亮。多角状和块状铁素体具有明显的边界，往往存在于马氏体针叶夹角的空白区域内，微调聚焦会发现白色相与马氏体相在同一个平面上。网状或半网状铁素体沿原奥氏体晶界分布，比较细。

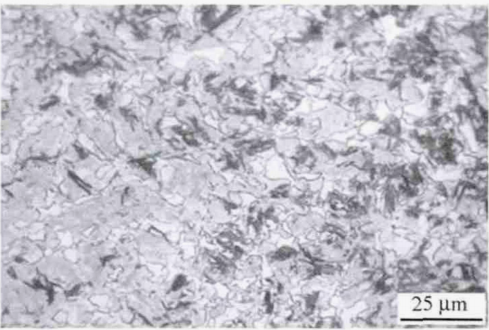

残余奥氏体没有明显的边界线，其形状随马氏体针叶分布的形状而变化。亚共析钢淬火组织中的残余奥氏体一般不是单独存在，而是与淬后针状马氏体有机结合，所以颜色比铁素体稍暗，常能隐约看到针状马氏体浮凸的现象。

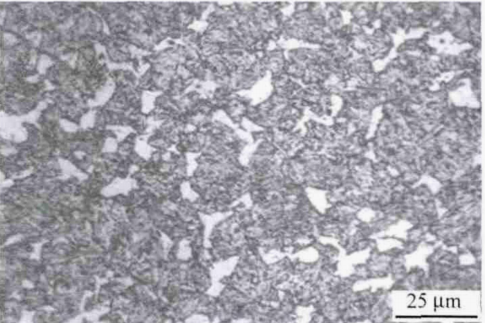

如图2所示是45钢840℃加热保温25min水淬，然后600℃保温60min回火后的显微组织形貌，其中的白色块状组织即先共析铁素体，其余是回火索氏体。



这是试验时，由于加热炉内所装工件较多，淬火时未按要求逐个进行操作并随时关闭炉门；而是在开启炉门第一个试样淬火后，一直到一个试样淬火结束，炉门一直是开启的。所以造成淬火后期，约有一半的淬火试样中出现了块状先共析铁素体。块状先共析铁素体的数量随着淬火时间的延长也由少到多，一个淬火试样中的块状先共析铁素体含量高达40%（体积分数）左右。由于炉门未关闭，当炉内工件温度降低到Ac3以下时，因炉内工件的冷却速率大于随冷却（相当于退火）而小于空气冷却（相当于正火），所以就析出块状先共析铁素体。



如果淬火冷却速率不够，钢中先共析铁素体一般呈网状或半网状沿原奥氏体晶界分布。
