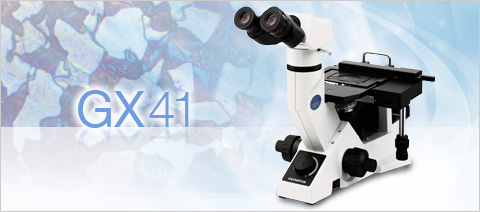

奥林巴斯金相显微镜GX41

产品编号: 奥林巴斯倒置金相显微镜GX41
产品型号: GX41
所属类别: 奥林巴斯显微镜金相/共聚焦
所属品牌: OLYMPUS
所属用途: 金相组织分析
应用领域: 金属

出品单位:: 奥林巴斯倒置金相显微系统

江南仪器为您提供奥林巴斯倒置金相显微镜GX41型的方案介绍：

奥林巴斯倒置金相显微镜GX41是适合用于生产流水线检查的小型型号，它紧凑的机体可以设置于狭窄的空间中，满足了在生产现场快速检查的需求。采用UIS 2光学系统，使图像更明亮，更清晰；对应明视场观察和简易偏振光观察适用于在线检查，教学等常规检测领域。使用专用晶粒度检测目尺能很容易的测量晶粒度。可以连接数码成像系统及报告系统。GX41其光源标准配置为6V30W的卤素灯，也可选配12V100W的冷光源，提供的明亮度。使用WHN10x系列目镜，能提供宽视野的图像（视场数：22）。

奥林巴斯金相显微镜GX41的特点：

1、奥林巴斯光学系统，任何放大倍率都能提供明亮优越的图像，放大倍率可由5倍到100倍自由选择。

2、倒置金相显微镜操作方便，无论是站还是坐着都能灵活的操作，多种不同的目镜观察筒可选择。可上下自由调节角度的，使操作人员即使站着也能快速容易的操作观察。

3、金相显微镜大载物台可放置不同尺寸的样品，GX41载物台可放置多种不同直径和高度的样品（直径为50 mm），选配另一载物台板（IX-CP5）能观察直径为100mm的样品。

4、倒置金相显微镜图像输出快速、方便

5、五孔物镜转盘，可同时安装五个物镜，能快速转换到所需的物镜倍率。

6、三目观察筒，可连接多种摄像系统。如连接DP12，可快速直接的记录图片。

7、载物台可配不同位置的手柄，有放在右边的和放在左边的。适合不同使用者的操作习惯。

8、使用Olympus数码相机，加上一个适配器就能直接安装于显微镜上拍摄照片

9、奥林巴斯倒置金相显微镜GX41其光源标准配置为6V30W的卤素灯，也可选配12V100W的冷光源，提供合适的明亮度。

UIS2物镜生成的鲜明影像

UIS2采用了无穷远校正光学系统，所以直到视场边缘（视场数22※）都能得到平稳明亮无斑的清晰观察影像。此外，为满足高倍率观察的需求，我们还配备了平面5×～100×的物镜。

※ 使用WHN10×目镜系列产品

除了标准的6 V、30 W的卤素光源外，还可以选择100 W的纤维光源。这样，就能清晰地观察暗色的样本。

能随时随处开始检查

小型机体可以设置于狭窄的空间中，满足了在生产现场快速检查的需求。此外，显微镜可以轻松地移动，适用于生产现场之间的移动和教育、实习等场合。

配有倾斜角可以自由变化的倾斜双目镜筒。可以站立观察。

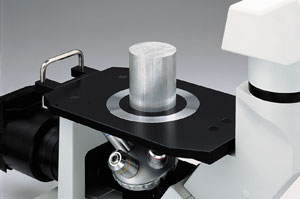

大载物台可放置不同尺寸的样品

GX41载物台可放置多种不同直径和高度的样品（直径为50 mm），选配另一载物台板（IX-CP5）能观察直径为100mm的样品。

载物台可配不同位置的手柄，有放在右边的和放在左边的。适合不同使用者的操作习惯。

图像输出快速、方便

三目观察筒，可连接多种摄像系统。如连接DP12，可快速直接的记录图片。

使用Olympus数码相机，加上一个适配器就能直接安装于显微镜上拍摄照片。

奥林巴斯金相显微镜GX41的技术参数

1、UIS 无限远，明场，偏光

2、放大倍数: 50×～ 1000×

3、调焦机构:物镜转盘上下移动方式，载物台固定

4、粗微调同轴:向上 7mm ，向下 2mm

5、粗动回转移动量:36.8mm ，微动回转移动量： 0.2mm

6、物镜转盘: 4 孔转盘

7、镜筒: BL30-2 双目镜筒，CTR30-2 三目镜筒,镜筒倾斜角30度，眼幅调整范围 48 ～ 75mm

8、WH10×宽视野目镜

9、组合物镜:5×；10×；20×；50×；100×（干）

10、金相显微镜载物台：横方向120mm，纵方向78mm

11、横纵移动手柄同轴，右侧（可要求换为左侧）

12、奥林巴斯照明系统：插入式滤色片组 Φ 25mm

13、偏振光组：插入式起偏器及检偏器

14、光源：6V30WHAL 卤素灯

15、照相装置: 0.5×数码照相适配器

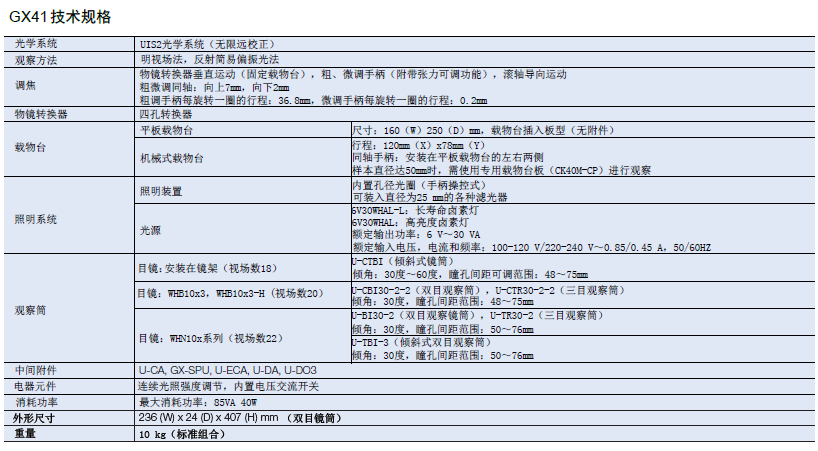

小型倒置金相显微镜 GX41 规格
光学系统			UIS2光学系统（无限远校正）
机身	观察方法		明视场/简易偏振光
	反射/透射		反射
	照明装置		-
	照明系统	反射照明	30 W卤素/光纤照明
		透射照明	-
	对焦单元	电动/手动	手动　物镜转换器上下移动式（载物台固定式）
		行程	9 mm
		微调灵敏度	微调旋钮转动1周移动0.2 mm
	物镜转换器	电动型	-
		手动式	明视场4孔
	中间倍率		-
	照相机端口		-
载物台	行程		120（X）×78（Y）mm
观察筒	标准视场（视场数18）	倒置	倾斜双目观察筒
	标准视场（视场数20）		双目/三目/倾斜双目观察筒
	广角视场（视场数22）	倒置	双目/三目/倾斜双目观察筒
		正像	-
	超宽视场（视场数26.5）	倒置	-
		正像	-
选件			-
外形尺寸			236（W）×624（D）×407（H）mm
重量			10 kg（标准组合）
