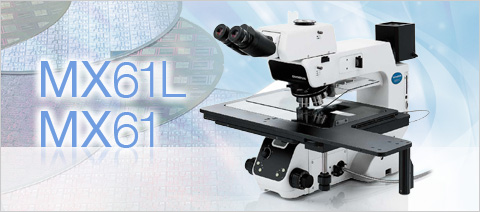

奥林巴斯显微镜MX61L/MX61

产品编号: 奥林巴斯显微镜MX61L/MX61
产品型号: MX61L/MX61
所属类别: 奥林巴斯显微镜金相/共聚焦
所属品牌: OLYMPUS
所属用途: PCB切片观察
应用领域: 金属

出品单位:: 奥林巴斯显微系统

江南仪器为您提供奥林巴斯显微镜MX61L/MX61的方案介绍：

为了适应视点而调整座椅的高度，或是以不合理的姿势进行检查的话会浪费时间，降低工作速度。但是，配备倾斜角度为0°～42°（可变高度为150 mm，SEMI S8对应）的倾斜镜筒，可采取与检查者体格无关的观察姿势，甚至可以站立检查。此外，这一款镜筒拉长了从观察轴到观察者视点的距离，可以在较大的平台上轻松操作。

奥林巴斯显微镜MX61L/MX61在对比度的决定上起重要作用的孔径光阑（AS）的开闭调节，与物镜的切换和观察模式连动，用一个按钮就可以操作。此外，用一个手指就可以调光的旋钮也配置在前面板上，从而提高了检查速度。物镜和孔径光阑（AS）的按钮分别斜向配置，手不离开对焦手柄，只要轻动大拇指就可以操作。这个按钮的倾斜式设计提高了手指尖的感知度，能够防止错误操作。

多种选择可实现好成像性能

物镜是涉及到样品的照明和观察的重要部件，奥林巴斯有应对多种多样的观察方法、长工作距离、红外光及LCD检查用的齐全的物镜产品阵容可供选择。

丰富的产品阵容，可按需选择

MPLAPON 平场复消色差透镜

MPLFLN 平场半复消色差透镜

MPLFLN-BD 明暗视场用平场半复消色差透镜

MPLFLN-BDP 反射偏振光用平场半复消色差透镜

LMPLFLN 长工作距离平场半复消色差透镜

LMPLFLN-BD 明暗视场用长工作距离平场半复消色差透镜

MPLN 平场消色差透镜

MPLN-BD 明暗视场用平场消色差透镜

SLMPLN 超长工作距离平场消色差透镜

LCPLFLN-LCD 液晶长工作距离平场半复消色差透

电动物镜转换器的切换速度比原来提高了20%。物镜的切换，可以操作按钮瞬时间完成，提高了检查速度。三种洁净类型的物镜转换器可以按需选择。另外，UIS2物镜大幅度地提高了高倍率的偏心精度。即便是有小尺寸摄像元件的CCD摄像机，在切换倍率时也不会由视场附近偏离。

每次变换物镜时都需要调节孔径光阑（AS）的话，会影响检查速度。MX61L对每个物镜都可以设置观察方法和AS（14级），只要切换物镜就能以合适的对比度进行观察。在变换物镜和切换观察模式时不再需要花时间调节AS，提高速度的同时减轻了操作员的疲劳。

奥林巴斯显微镜MX61L/MX61技术规格：

半导体／FPD检查显微镜规格			MX61L	MX61
光学系统			UIS2光学系统（无限远校正）

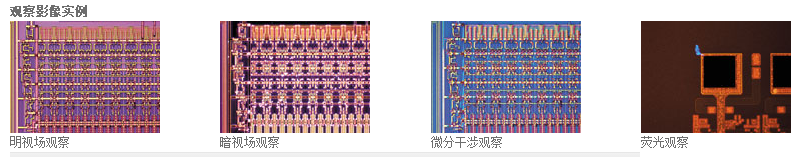

机身	观察方法		明视场/暗视场/微分干涉/简易偏振光/荧光
	反射/透射		反射/透射
	照明装置		机身一体型（明视场，暗视场＋1选件）
	照明系统	反射照明	100 W卤素/100 W水银/75 W氙
		透射照明	纤维光导
	对焦单元	电动/手动	手动
		行程	32 mm
		分辨率/微调灵敏度	微调旋钮转动1周移动0.1 mm
		样本高度	30 mm
	物镜转换器	电动型	明视场微分干涉6孔
			明暗视场微分干涉5孔
			明暗视场微分干涉6孔
			明暗视场微分干涉输出5孔
		手动式	-

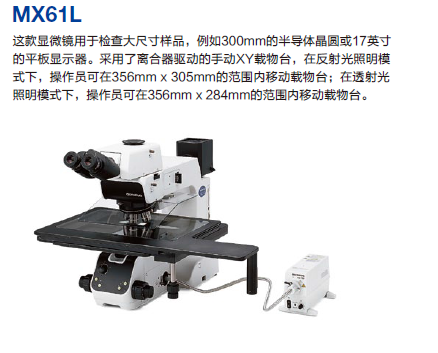

载物台	行程		14×12英寸右下手柄： 356（X）×305（Y）mm （透射照明范围356×284 mm）	8×8 英寸右下手柄： 210（X）×210（Y）mm （透射照明范围189×189 mm） 6×6 英寸右下手柄： 158（X）×158（Y）mm
观察筒	广角视场（视场数22）	倒置	双目/三目观察筒
		正像	三目观察筒
	超宽视场（视场数26.5）	倒置	三目观察筒
		正像	倾斜三目观察筒
附件单元			IR单元/电动载物台/自动装载
外形尺寸			710（W）×843（D）×507（H）mm （标准组合）	509（W）×843（D）×507（H）mm （标准组合）
重量			51 kg（标准组合）	40 kg（标准组合）
